K_A12_004 基于STM32等单片机采集人体红外感应（HC-SR501）模块串口与OLED0.96双显示

一、资源说明二、基本参数参数引脚说明 三、驱动说明模块工作原理:对应程序: 四、部分代码说明1、接线引脚定义1.1、STC89C52RC+HC-SR501模块1.2、STM32F103C8T6+HC-SR501模块 五、基础知识学习与相关资料下载六、视频效果展示与程序资料获取七、注意事项八、接线说明STC89C52RCSTM32F103C8T6

一、资源说明

单片机型号	测试条件	模块名称	代码功能
STC89C52RC	晶振11.0592M	HC-SR501模块	STC89C52RC采集HC-SR501模块参数 串口与OLED0.96双显示
STM32F103C8T6	晶振8M/系统时钟72M	HC-SR501模块	STM32F103C8T6采集HC-SR501模块参数 串口与OLED0.96双显示

其他资料目录 直戳跳转

二、基本参数

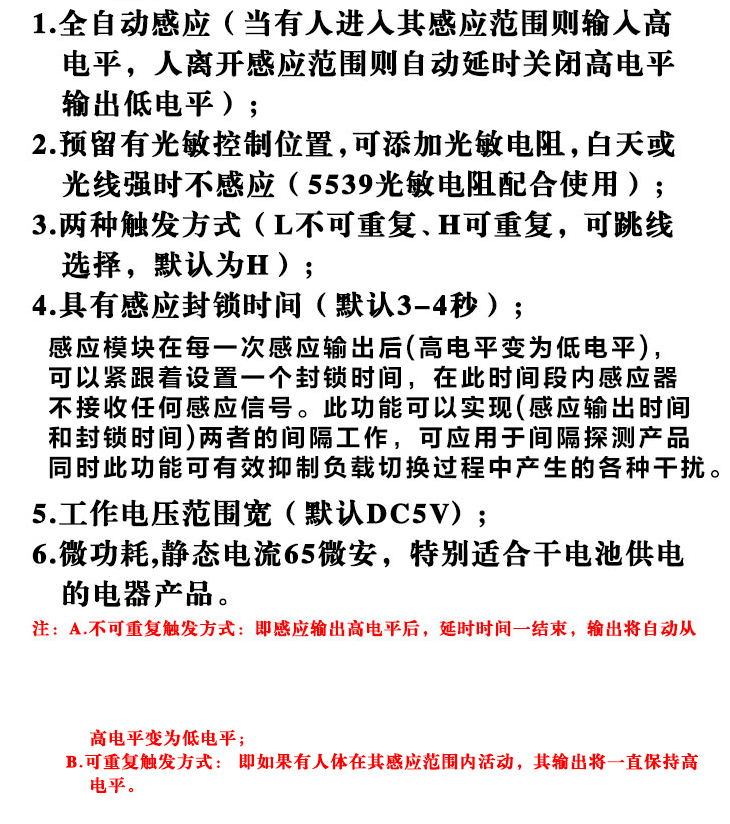

参数

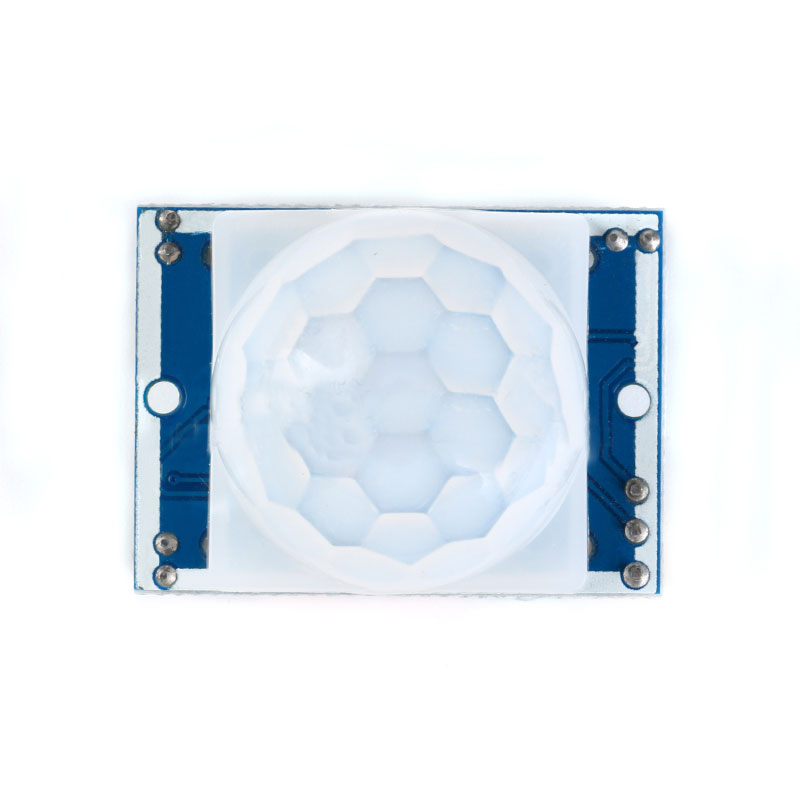

引脚说明

HC-SR501模块	引脚说明
VCC	正极 3.3-5V供电
GND	负极 接GND
DO	数字量输出

三、驱动说明

模块工作原理:

对应程序:

以51为例

uint8_t HC_SR501_Read(void)
{
	if(R_SR501)
	{
		Flag_P=1;
	}
	else
	{
		Flag_P=0;
	}
	return Flag_P;
}

void main()//主函数模块//
{
	uint8_t i;
 	OLED_Init(); //OLED初始化
	UartInit();
	for(i=0;i<7;i++)
	{
		OLED_ShowCN(16*i,0,i+1);
	}
 	 while(1)
  	{

			UartSendStr(HC_SR501_Buf1);

			if(HC_SR501_Read())
			{

					UartSendStr(HC_SR501_Buf2);
					OLED_ShowCN(0,3,8);
					for(i=1;i<4;i++)
					{
							OLED_ShowCN(0+16*i,3,i+9);
					}
			}
			else
			{
//					OLED_Fill(0x00);
					UartSendStr(HC_SR501_Buf3);
					OLED_ShowCN(0,3,9);
					for(i=1;i<4;i++)
					{
							OLED_ShowCN(0+16*i,3,i+9);
					}
			}


		//  DelayMs(500);
  	}
}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+HC-SR501模块

//人体红外感应（HC-SR501）模块引脚定义
//人体红外感应模块(HC-SR501)-------------------------STC89C52RC
VCC-----------------------------------------------5V
GND-----------------------------------------------GND
OUT-----------------------------------------------P1.0
//OLED0.96模块引脚定义
sbit SCL=P1^2; //串行时钟
sbit SDA=P1^3; //串行数据

1.2、STM32F103C8T6+HC-SR501模块

//人体红外感应（HC-SR501模块）引脚定义 GPIOB_5
#define R_HC_SR50  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)
//OLED0.96模块引脚定义
/*STM32F103C8T6芯片的硬件I2C: PB6 -- SCL; PB7 -- SDA */
GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;//I2C必须开漏输出
GPIO_Init(GPIOB, &GPIO_InitStructure);

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
资料获取 （ 滑到最后添加个人号可免费获取）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 人体红外感应模块(HC-SR501)测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线
人体红外感应模块(HC-SR501)-------------------------STC89C52RC
VCC-----------------------------------------------5V
GND-----------------------------------------------GND
OUT-----------------------------------------------P1.0


OLED0.96(IIC) ------------------------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
SCL-----------------------------------------------P1^2
SDA-----------------------------------------------P1^3
*************************************************************************************/

STM32F103C8T6

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 人体红外感应模块(HC-SR501)测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M
接线
人体红外感应模块(HC-SR501)--------------STM32F103C8T6
VCC-------------------------------------5V
GND-------------------------------------GND
OUT-------------------------------------PB_5

OLED0.96
VCC-- -----------------------------------3.3V
GND- ------------------------------------GND
SCL- ------------------------------------PB_6 //SCL
SDA- ------------------------------------PB_7 //SDA
*****************************************************************************************/
