单点故障：一个点的故障，会造成整个网络的故障

?

通过冗余（备份）来解决单点故障

?

（环路）冗余链路带来的问题

1.广播风暴

2.重复帧问题

3.mac地址表动荡

?

STP 协议 （spanning tree protocol? 生成树协议）
?

STP通过逻辑上阻塞端口来消除环路，并能够实现链路备份的目的。

?

?

根端口 RP Root? Port

指定端口 DP?

阻塞端口 AP

?

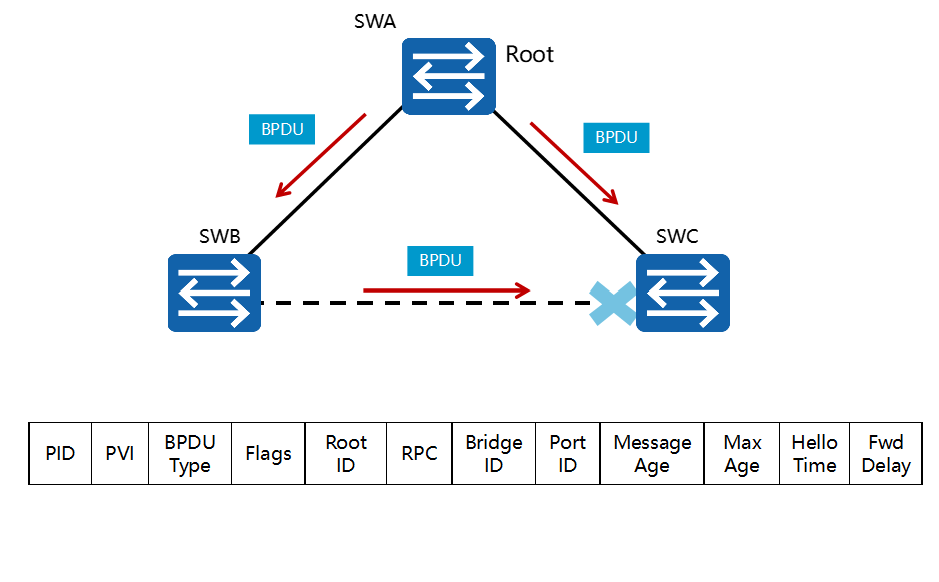

BPDU 桥协议数据单元

?

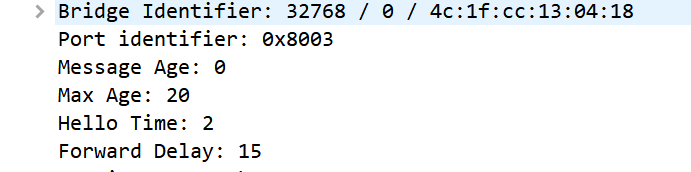

BPDU包含桥ID、路径开销、端口ID、计时器等参数。

?

根桥选举;根据桥 ID去选举 桥ID （BID）是由优先级加上mac地址组成的，桥id越小越优先成为根桥设备

?

非根交换机在选举根端口时分别依据该端口的根路径开销(RPC root path cost）、对端BID、对端PID和本端PID。

PID ===端口 ID

?

非根交换机在选举指定端口时分别依据根路径开销、BID、PID。

未被选举为根端口或指定端口的端口为预备端口，将会被阻塞。

?

STP 端口状态

1.disable ??????????????------不转发数据----不学习mac地址

2.blocking?????????? ------不转发数据----不学习mac地址

3.listening? 侦听状态----15s??? ------不转发数据----不学习mac地址

4.learning? 学习---学习mac地址---15s------不转发数据----学习mac地址

5.forwarding? 转发----转发数据帧??? ------转发数据----学习mac地址

?

根桥故障

非根桥会在BPDU老化之后开始根桥的重新选举。50秒时间恢复正常

?

SWB检测到直连链路物理故障后，会将预备端口转换为根端口。

SWB新的根端口会在30 秒后恢复到转发状态。

?

非直连链路故障后，SWC的预备端口恢复到转发状态大约需要50秒

?

TCN:拓扑变化通知

?

STP 配置

<Huawei>system-view 从用户视图进入系统 视图

[Huawei]sysname LSW3? 修改设备名称为LSW3

[LSW3]stp enable ???开启设备的stp功能 （生成树的功能）

[LSW3]stp mode stp

Info: This operation may take a few seconds. Please wait for a moment...done.

[LSW3]

?

[LSW2]display stp brief ??查看生成树环境里面各个端口的角色

?MSTID? Port??????????????????????? Role? STP State???? Protection

?? 0??? Ethernet0/0/1?????????????? DESI? DISCARDING????? NONE

?? 0??? Ethernet0/0/3?????????????? ALTE? DISCARDING????? NONE

?? 0??? Ethernet0/0/4?????????????? ROOT? DISCARDING????? NONE

?

[LSW2]display stp brief

?MSTID? Port??????????????????????? Role? STP State???? Protection

?? 0??? Ethernet0/0/1?????????????? DESI? FORWARDING????? NONE

?? 0??? Ethernet0/0/3?????????????? ALTE? DISCARDING????? NONE

?? 0??? Ethernet0/0/4?????????????? ROOT? FORWARDING????? NONE

?

[LSW2]stp priority ?

? INTEGER<0-61440>? Bridge priority, in steps of 4096

修改设备的stp优先级，优先级值需要时4096的倍数

?

[LSW2-Ethernet0/0/4]stp cost 100? 进入接口视图去修改接口的开销值

?

[LSW2]display stp 通过整个命令去检验配置
