1位全加器_Tarbet_一位全加器

发布时间:2022-10-24 16:58:36 硬件开发 0次 标签:fpga开发
这里写目录标题一、二、绘制原理图实现1位全加器1. 半加器实现2. 全加器实现三、Verilog实现一位全加器四、硬件测试五、总结参考一、二、绘制原理图实现1位全加器1. 半加器实现创建工程文件,并勾选所需型号芯片File->New,进入后选择Block Diagram/Schematic File选择原件,实现半加器需要 一个and2 一个xor原件,后进行电路连接保存文件,并通过RTL Viewer查看线路效果图仿真测试半加器是否正确新建向量波形文件添加信号,及所...

1位全加器

一、1位全加器1. 基本原理 二、绘制原理图实现1位全加器1. 半加器实现2. 全加器实现 三、Verilog实现一位全加器四、硬件测试1. 原理图测试2. Verilog测试 五、总结参考

一、1位全加器

1. 基本原理

真值表:

二、绘制原理图实现1位全加器

1. 半加器实现

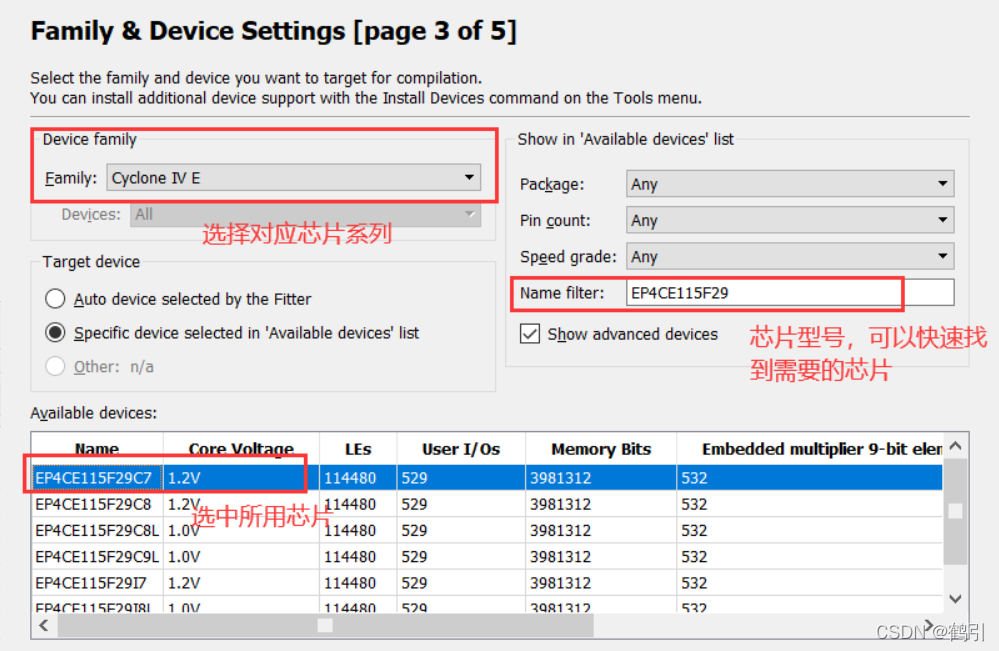

    创建工程文件,并勾选所需型号芯片

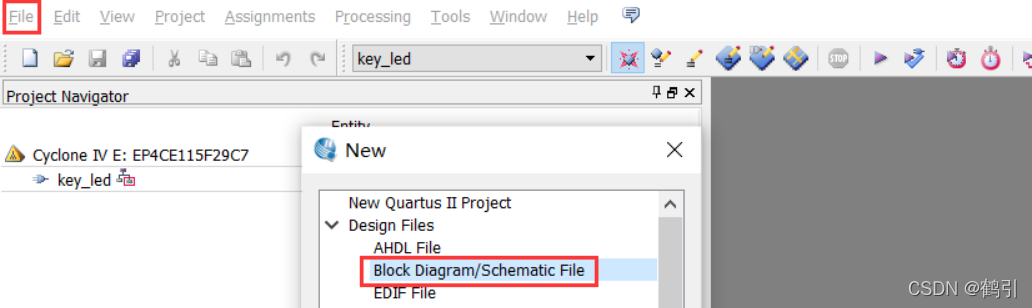

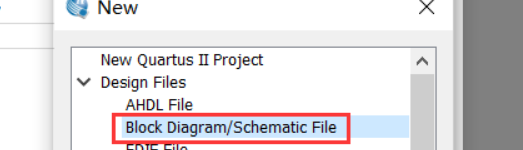

    File->New,进入后选择Block Diagram/Schematic File
    选择原件,实现半加器需要 一个and2 一个xor原件,后进行电路连接
    保存文件,并通过RTL Viewer查看线路效果图

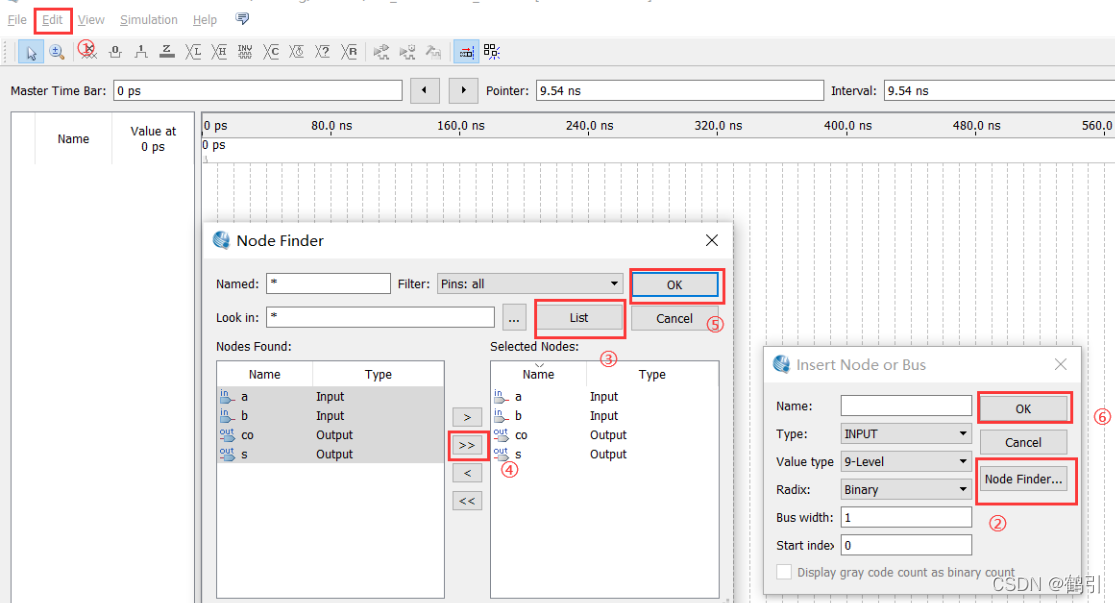

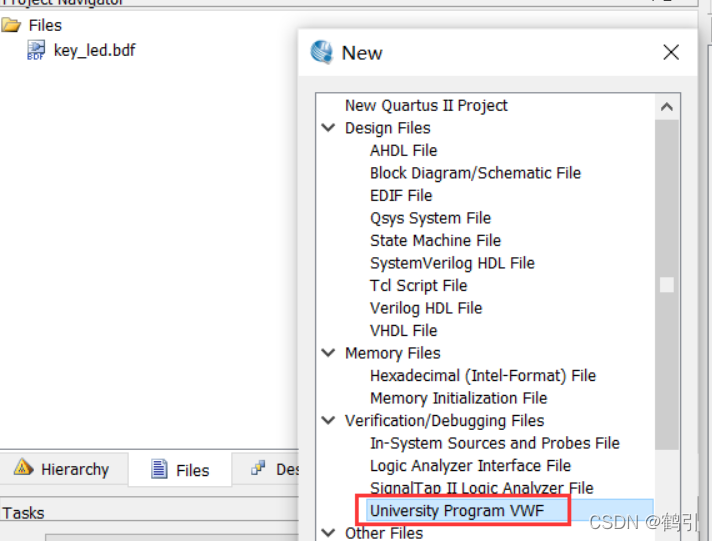

    仿真测试半加器是否正确 新建向量波形文件 添加信号,及所设引脚 编辑信号,并进行仿真操作
    半加器运行效果

2. 全加器实现

    全加器的实现是基于半加器模块实现,通过多个半加器原件实现全加器,需要将半加器原件文件设置为可调

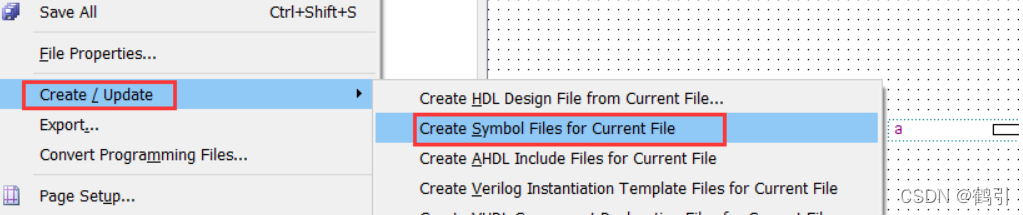

    File-> Create/Update→CreateSymbolFilesforCurrentFile将当前文件h_adder.bdf变成一个元件符号存盘,以待在高层次设计中调用
    绘制全加器原理图 新建原理图绘制 File->New -> Block Diagram/Schematic File

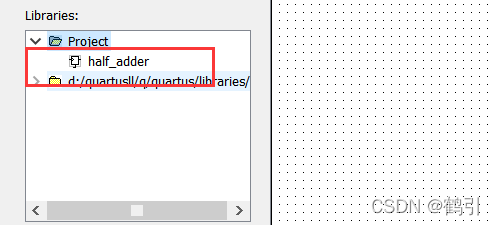

    勾选原件,此时可以使用已经绘制的半加器原件,进行使用

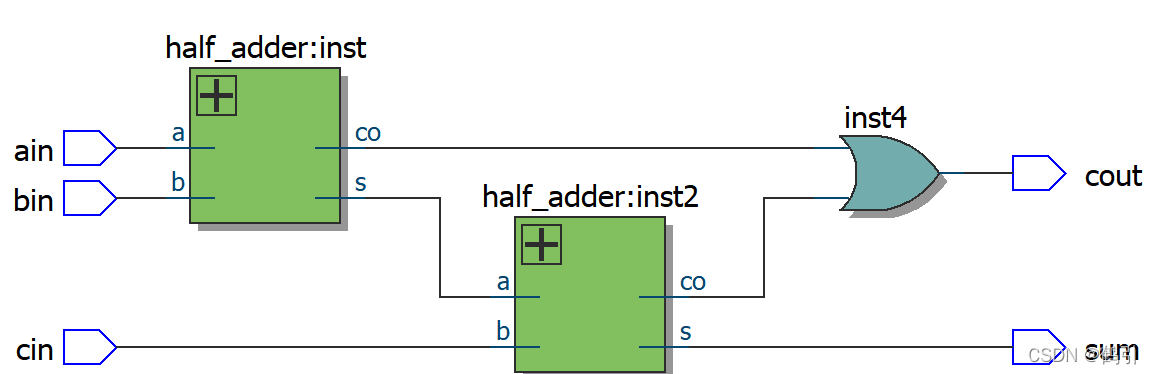

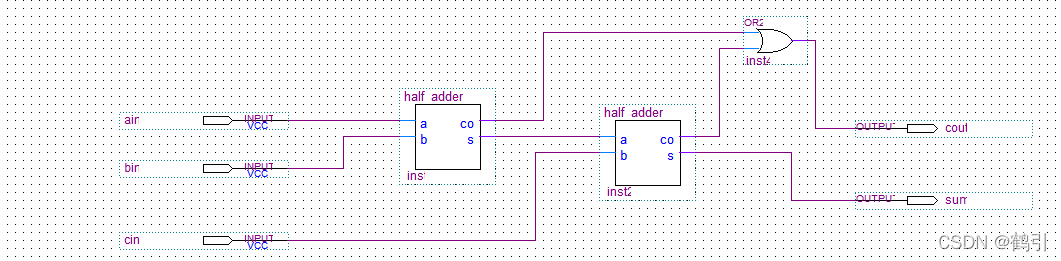

    勾选所需原件,绘制全加器原理图 保存原理图,并进行测试是否存在问题,并通过RTL 查看器件电路图 仿真实现 创建波形文件,并添加信号 编辑信号,并进行仿真操作,查看波形

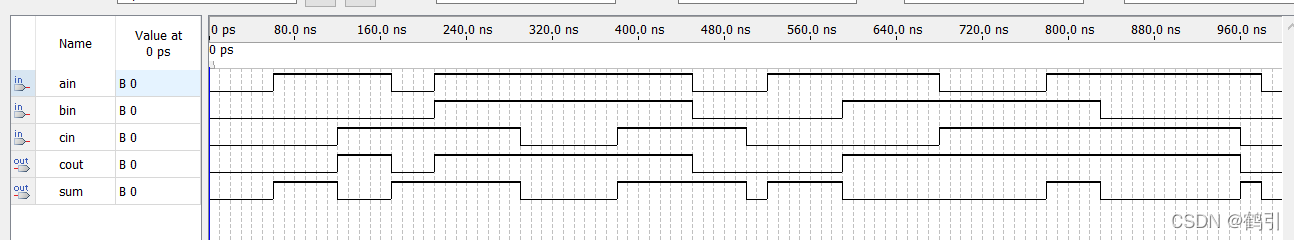

    功能仿真:

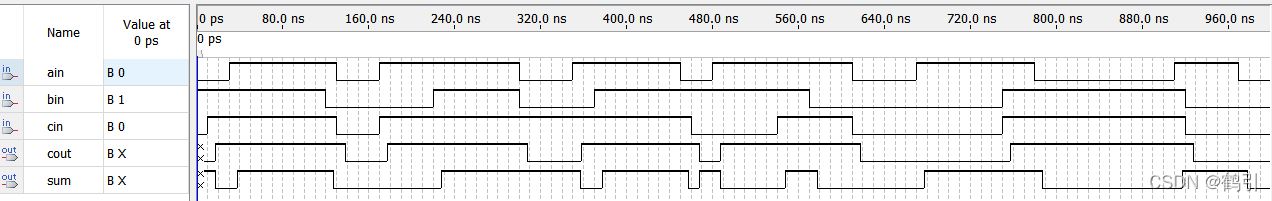

    时序仿真

三、Verilog实现一位全加器

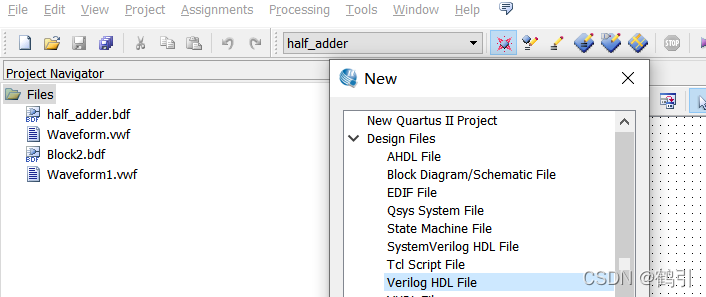

    新建工程项目,并建立Verilog文件
    编写Verilog一位全加器,并运行查看电路图
module Fulladder(
  input ain,bin,cin,//输入信号,ain表示被加数,bin表示加数,cin表示低位向高位的进位
  output reg cout,sum//输出信号,cout表示向高位的进位,sum表示本位的相加和

);
reg s1,s2,s3;
always @(ain or bin or cin) begin
  sum=(ain^bin)^cin;
  s1=ain&cin;
  s2=bin&cin;
  s3=ain&bin;
  cout=(s1|s2)|s3;
end
endmodule

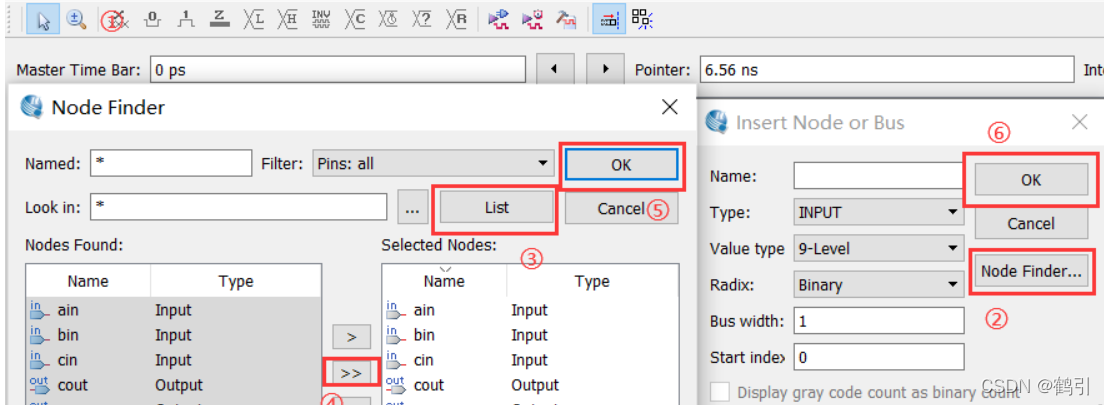

3. 新建波形文件,添加信号并进行仿真测试

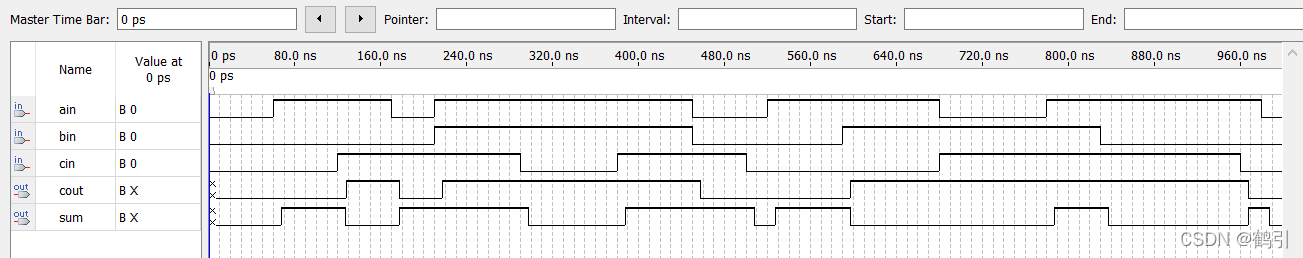

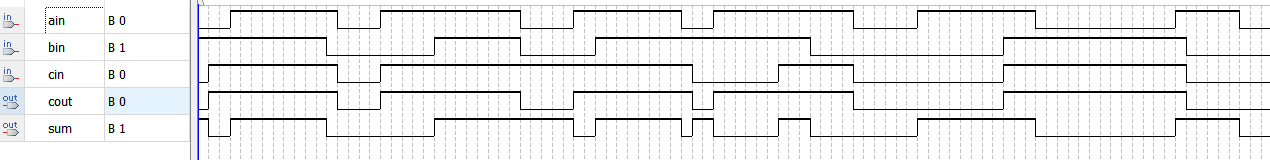

功能仿真 时序仿真

四、硬件测试

1. 原理图测试

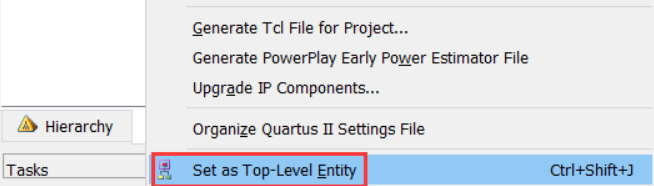

    设置原理图为顶层文件,方便后续调用

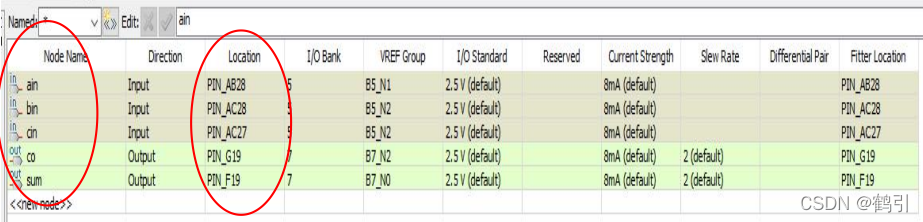

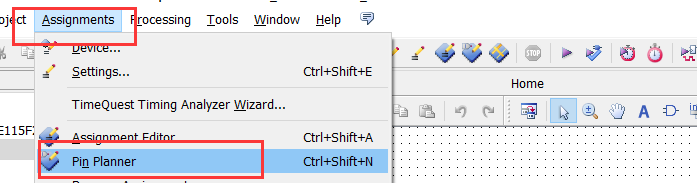

    配置引脚
    3个SW作为输入信号,通过两个LED灯作为输出信号


    引脚配置完成后,需要进行重新编译,才能将引脚绑定在所对应的位置

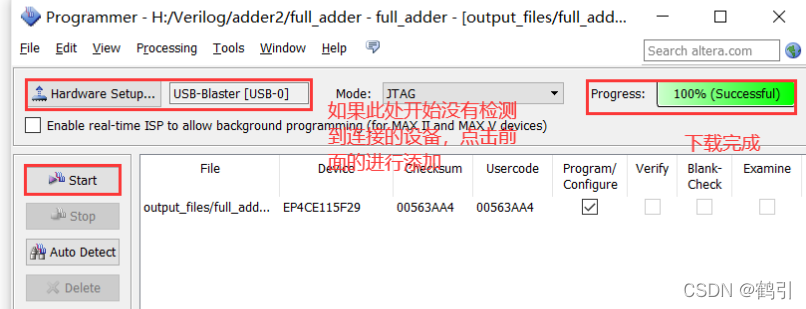

    下载

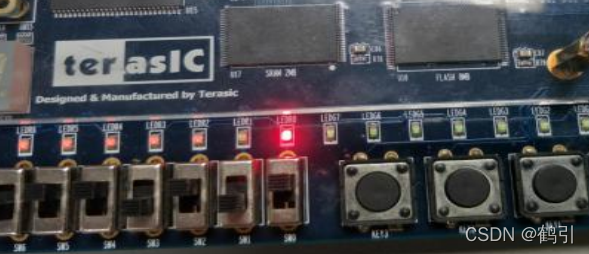

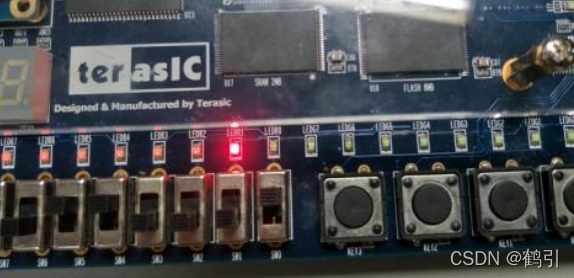

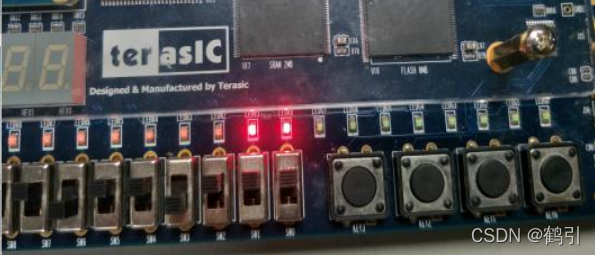

    硬件验证 输入信号1 0 1
    进位端为1,和为0输入信号1 1 1
    进位端为1,和为1输入信号0 0 1
    进位端为0,和为1

2. Verilog测试

    同理配置引脚同原理图引脚相同
    执行同操作,实现全加器实物操作与验证

五、总结

    硬件测试过程中,通过对相应引脚的绑定,测试,到电路测试运行,可以清楚实验并完成全加器的测试通过本次实验中,学习到加法器的实现,可以通过底层逻辑向上逐级实现,通过个人绘制底层半加器,并通过逻辑电路进行组合仿真实现一位全加器,进一步验证全加器功能

参考

FPGA——1位全加器的实现
